Датчик струму та напруги Matek CAN-L4-BMДатчик струму та напруги Matek CAN-L4-BM - це надточний цифровий монітор потужності на основі мікропрограми TI INA239 & ArudPilot AP_Periph. Типовий опір цьому провідному шляху становить 200 мкОм, що забезпечує низькі втрати потужності у застосуванні.
За допомогою цього пристрою калібрування не потрібно, контролер польоту, який підтримує протокол DroneCAN, може легко отримувати точні показники струму та напруги через шину CAN.

Характеристики:

• Вхід датчика напруги батареї: 0~85 В
• Діапазон визначення струму: 0~204,8 A
• Струм навантаження на резисторі вимірювання струму: 150 A (безперервний), 204,8 A (вибуховий)
• Точність напруги: ±0,1%
• Точність струму: ±2%
• CAN, протокол DroneCAN
• UART2, запасний, DFU
• Налаштування ST, SWCLK та SWDIO
• СВІТЛО: Синє, швидко миготливе, завантаження; Синій, повільно миготливий, працює; Червоний, індикатор 3,3 В
• Джерело живлення для плати CAN-L4-BM: 4,5~5,5 В @ 5 В/контакт
• Потужність: 10 мА
• Робочі температури: -40~85 °C

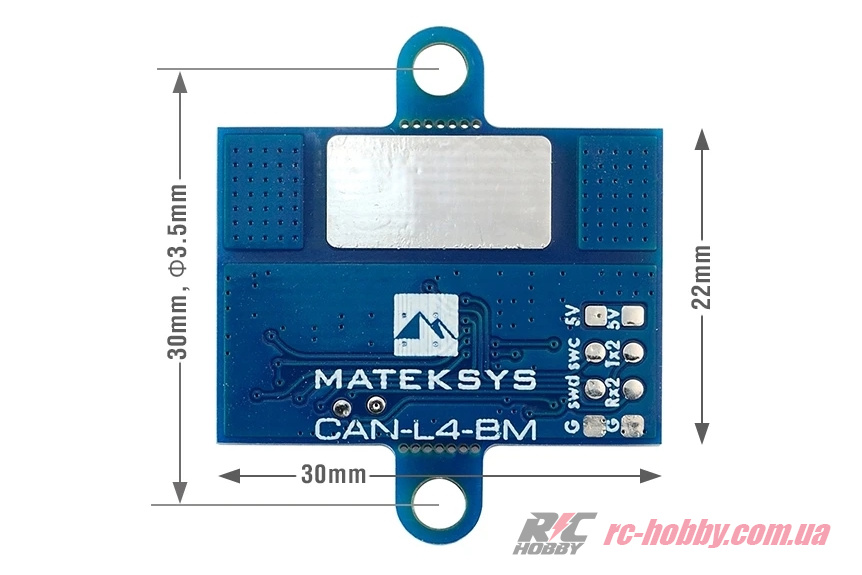

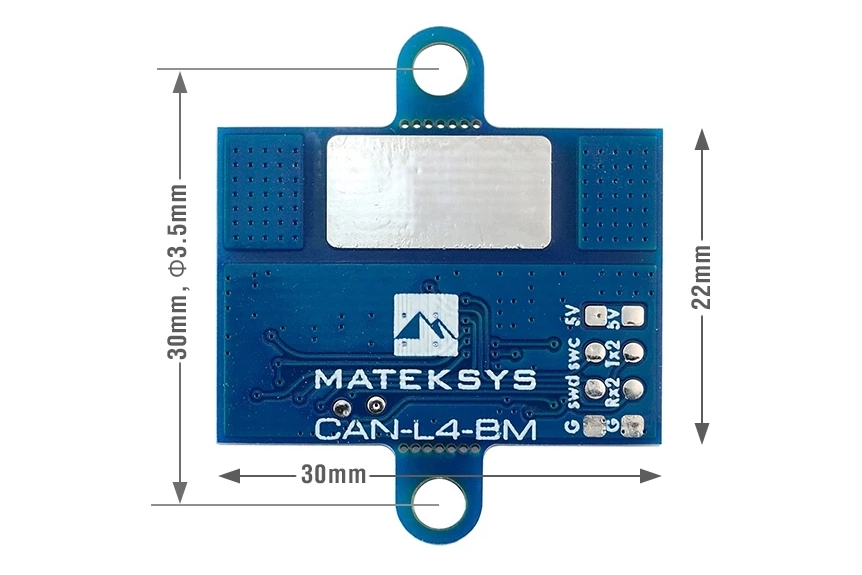

• Розмір плати: 30 мм * 22 мм * 3 мм.
• Вага: 4г
• 3D-файл: CAN-L4-BM_STEP.zip
• Прошивка: ArduPilot AP_Periph MatekL431-BattMon
• Оновлення через DroneCAN GUI Tool
• CAN_P1_DRIVER = 1, якщо підключено до порту CAN bus1 або CAN_P2_DRIVER = 1, якщо підключено до порту CAN bus2
• BATTx_MONITOR = 8 (DroneCAN-BatteryInfo)

Комплектація:

• Датчик струму та напруги - 1 шт
• Силіконовий провід JST-GH-4P / JST-GH-4P 20 см - 1 шт
