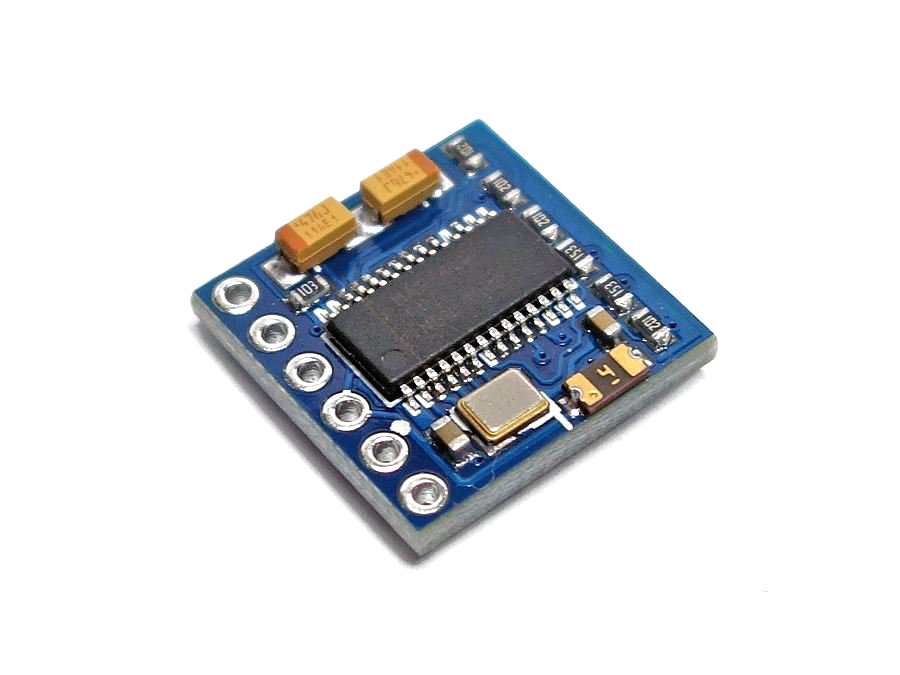

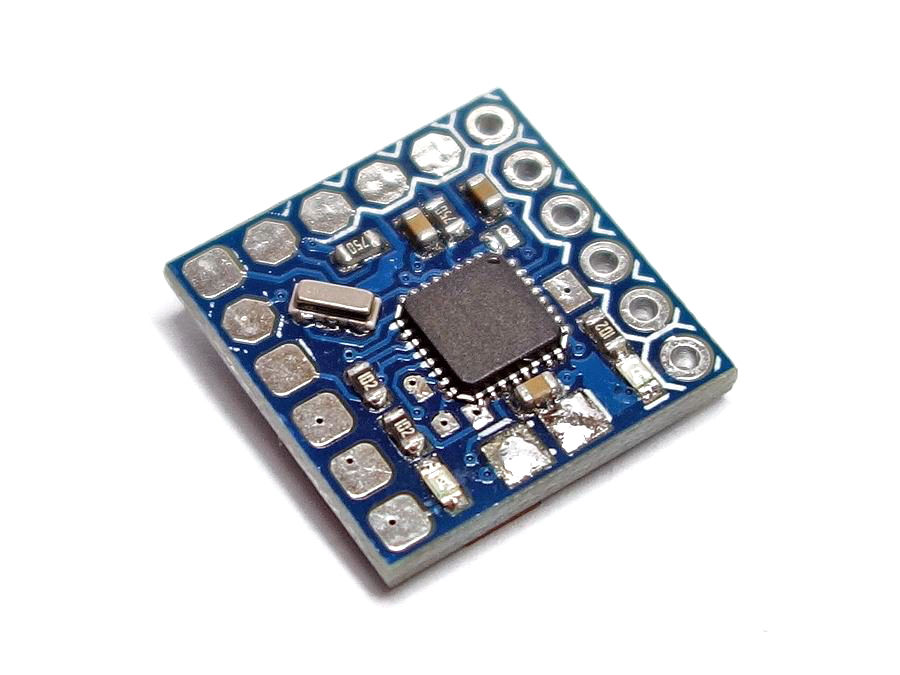

Мікроверсія модуля OSD телеметрії MinimOSD

При розмірі в 15х15мм, дана плата має ті самі функції, що і її більший аналог. Підходить для міні легких систем, таких як 250-й клас квадрокоптерів. Йде вже з попередньо встановленим прошивкою KV Team і працює з CleanFlight з мінімальними налаштуваннями.

Реалізовані висновки для зручного підключення датчиків живлення від двох різних батарей, RSSI сигналу, а також сенсора струму.

Цей модуль підходить для таких контролерів як: ArduPilot (APM, Hawk), Naze32, Flip 32, CCD3, MultiWii та ін.

Для прошивки та налаштування потрібно підключити MinimOSD до комп'ютера за допомогою USB-UART перехідника (FTDI, PL2303, CP2102 або іншого модуля послідовного порту).

Особливості:

• Всі функції, як і у великого Minim OSD

• Регулятор живлення відсутній. Живлення плати - 5 вольт

• UART вхід (FTDI сумісний)

• Може зчитувати показання напруги з батарей до 4S

• Вхід для аналогового або цифрового PWM сигналу RSSI

• Вхід для датчика струму

Характеристики:

• Керуючий контролер: ATmega328P з Arduino bootloader

• Інтерфейс керування: UART (5V)

• Мікросхема OSD: MAX7456

• Напруга живлення: 4,85-5,15 В

• Струм споживання: до 145 мА при 5 В

• Тип OSD: Текстовий (псевдографіка)

• Кольоровість OSD: Чорнобілий

• Відеоформат: PAL | NTSC

• Розмір відображення: 16 рядків х 30 знайом.

• Розмір знайомства: 12х18 пікселів

• Розміри плати: 15х15x4 мм

• Вага плати: 1,2 г

Комплектація:

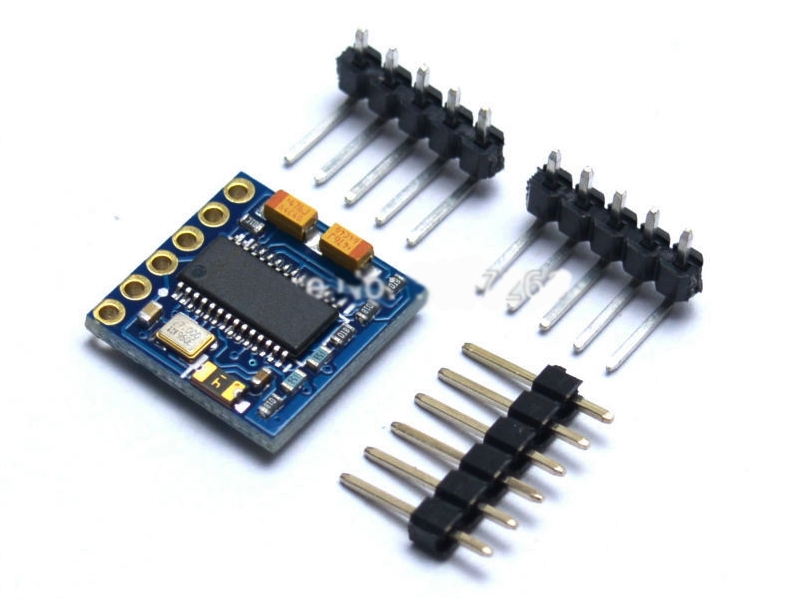

• Модуль MicroOSD – 1 шт

Додатково необхідно:

Політний контролер з 5V-сумісним UART-ом - 1 шт.
