Характеристики:

• MCU: STM32H743VIT6,480 МГц, 1 МБ ОЗУ, 2 МБ флэш-пам'яті
• IMU: MPU6000 (SPI1) і ICM42605 (SPI4)
• Екранне меню: AT7456E (SPI2)
• Слот для карт MicroSD (SDIO)
• 7xUarts (1,2,3,4,6,7,8) із вбудованою інверсією.
• 13xPWM виходів (включаючи «светодиодную» панель)
• 2xI2C
• 1xCAN
• 6xADC (VBAT, ток, RSSI, аналоговий AirSpeed, VB2, CU2)
• 3 світлодіода для FC STATUS (синій, червоний) і 3.3Vindicator (червоний)
• 1xSPI3breakout
• USB/BeepExtender з Type-C (USB2.0)
• Переключатель двох входів камери
• 5 В/9 В (12 В) для перемикача живлення камери/VTX
• Високоточний датчик току (90 А безперервно, 220 А пік)
• Датчик напруги батареї: 1K:10K (шкала 1100 в INAV,
• BATT_VOLT_MULT11.0 в ArduPilot)
• АЦП VB2Дільник напруги: 1K:20K
• АЦП AirSpeedДільникнапруження:20K:20K
• Статична потужність 160 мА при 5 В
• Прошивка FC
• ArduPilot (ChiBiOS): MATECH743
• INAV: MATECH743
• PDB
• Діапазон вхідної напруги:8~36 В (3~8SLiPo) із захистом TVS
• 2 блоки живлення ESC
• ТокДатчик:220 А, 3,3 В пост. тока (шкала 150 вINAV, 66,7 А/VinArduPilot)
• Резистор датчика:90 А безперервно, 220 А пік.
• Призначений для контролера полета, приймача, OSD, камери, камери, світлодіодної стрічки 2812,
• Зуммера, модуль GPS, швидкість полета
• Вихід 5,15 +/-0,1 В постійного току
• Постоянный ток 2 А, 3 А піковий
• BEC 9 В/12 В вихід
• Призначений для відеопередатчика, камери, підвісу.
• Непрерывный ток2 А, 3 А пік
• 12 В опції з перемичкою
• Предназначен для сервоприводов
• Регульоване напруга, 5 В за умовчанням, 6 В або 7,2 В за допомогою перемички
• Непрерывный ток8 А, 10 А пік
• 3,3 В вихід
• Лінійний регулятор
• Непереривний ток: 200 мА
• Монтаж: 30,5 х 30,5 мм, ?4 мм з втулками ?3 мм
• Розміри: 54 х 36 х 13 мм
• Вага: 30 г з USB подовжувачем

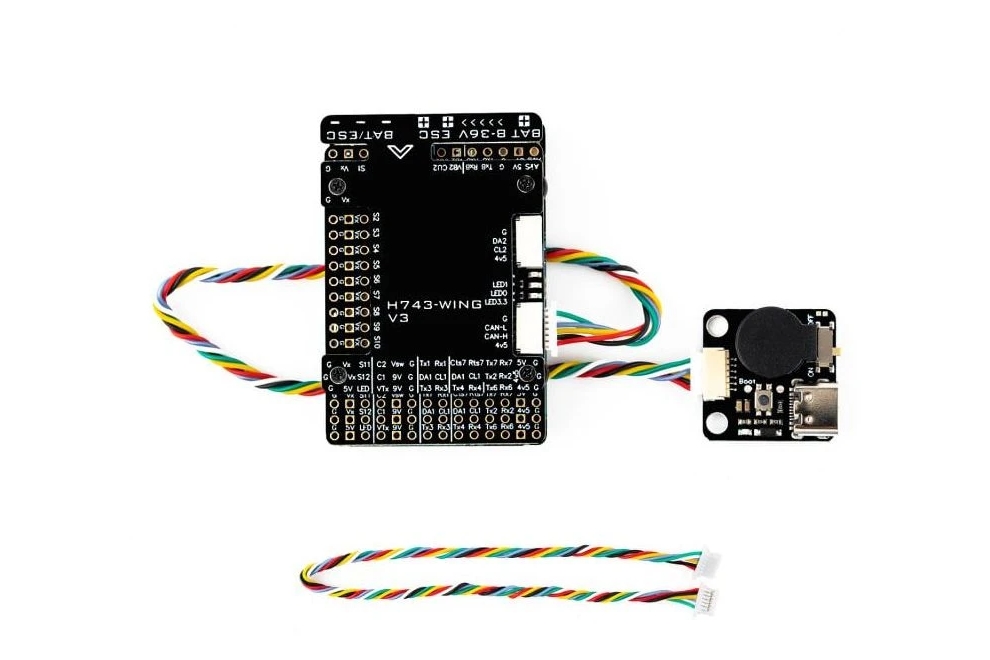

Комплектація:

• Контроллер H743 - 1 шт
• USB (Type-C)/Beep (пасивний зуммер) подовжувач - 1 шт
• 20 см JST-SH-6PtoJST-SH-6Pкабель для USB-удлинителя - 1 шт
• 20 см JST-GH-4PtoJST-GH-4Pкабель для порту CAN і I2C - 2 шт
• RubyconZLH 35V470uFконденсатор - 1 шт
• Dupont2.54pins (плата постачається нерозпаянною) - 1 шт
